产品简介
美国CTI成立于1978年，是世界**的光学扫描振镜制造商，其产品型号齐全，广泛用于激光打标、雕刻、焊接，打孔等加工领域，以及激光成像，医疗系统等领域。
产品包括：高速扫描振镜，适合从2mm光斑到100mm以上的光斑，以及新一代的全数字扫描系统。

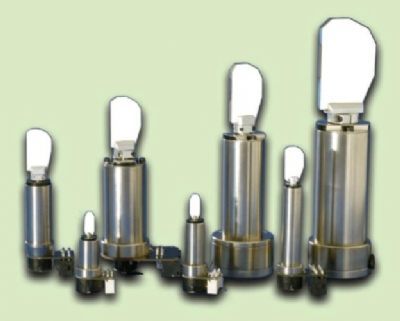

62xxH系列高性能光学扫描振镜
动磁光电反馈高速扫描振镜
拥有世界*快的扫描速度！
主要技术指标：
| 机械和电气指标 | 6200 | 6210 | 6215 | 6220 | 6230 | 6240 | 6260 | 单位/公差 |
| 适合光斑直径 | 3 | 3-7 | 3-7 | 5-10 | 8-15 | 12-30 | 30-75 | mm |
| **负载惯量 | 0.13 | 0.18 | 0.21 | 1.25 | 9.7 | 24 | 475 | gm*cm2 |
| 机械指标 | ||||||||
| 额定偏转角度 | + / - 20 | Degrees(°) | ||||||
| 转动惯量 | 0.013 | 0.018 | 0.028 | 0.125 | 0.97 | 2.4 | 47.5 | gm*cm2 |
| 扭力常数 | 0.12 | 0.28 | 0.38 | 0.61 | 1.31 | 2 | 8.5 | x105Dyne-cm/A |
| **线圈温度 | 110 | °C， Max | ||||||
| 热阻(线圈对外壳) | 3.8 | 2 | 1 | 1 | 0.8 | 0.62 | 0.2 | °C/Watt， Max |
| 驱动电气指标 | ||||||||
| 线圈电阻 | 2.14 | 3.72 | 2.5 | 2.72 | 1.07 | 1.03 | 0.6 | Ohms， +/-10% |
| 线圈电感 | 52 | 109 | 94 | 180 | 173 | 350 | 530 | uH， +/-10% |
| 自感电压 | 20.9 | 48.7 | 66 | 108 | 229 | 346 | 1480 | uV/°/S， +/-10% |
| 电流 | 2.3 | 2.4 | 4.1 | 3.9 | 7.1 | 8.2 | 12 | A， Maximum |
| 峰值电流 | 6 | 8 | 20 | 20 | 25 | 25 | 40 | A， Maximum |
| 小角度响应时间 | 130 | 100 | 130 | 200 | 250 | 350 | 700 | uS，标准负载匹配 |
| 位置电气指标 | ||||||||
| 线性度 | 99.9 @ %， min， over 20°； 99.5 @% typical， over 40° | |||||||
| 刻度漂移 | 50 | PPM/°C， Max | ||||||
| 零漂 | 15 | uRad/°C， Max | ||||||
| 重复精度 | 8 | Microradians， Max | ||||||
